Turnul de eșafodaj ST 100

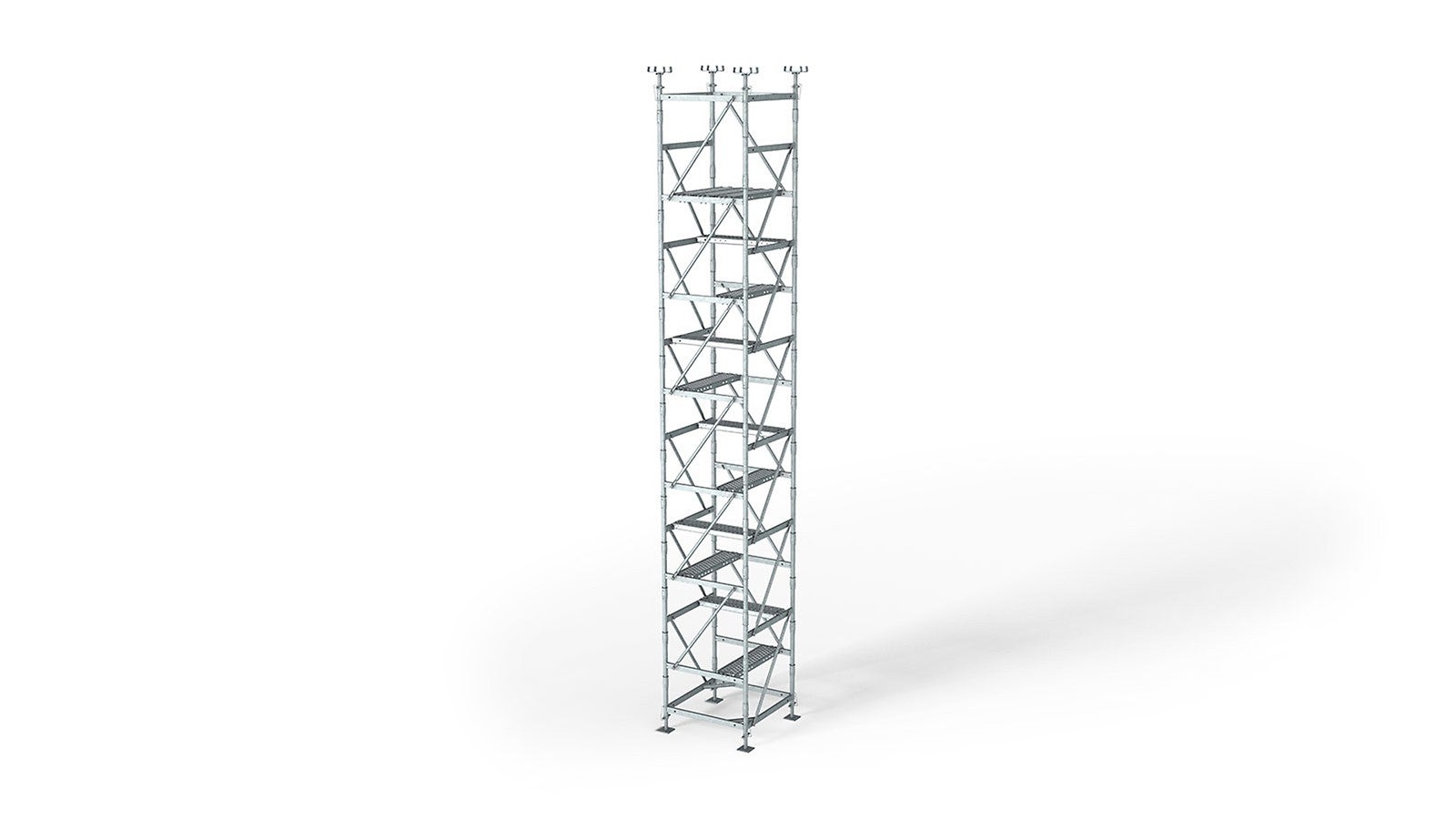

Turnul de eșafodaj ST 100 : Sistemul de eșafodaj eficient cu doar câteva componente

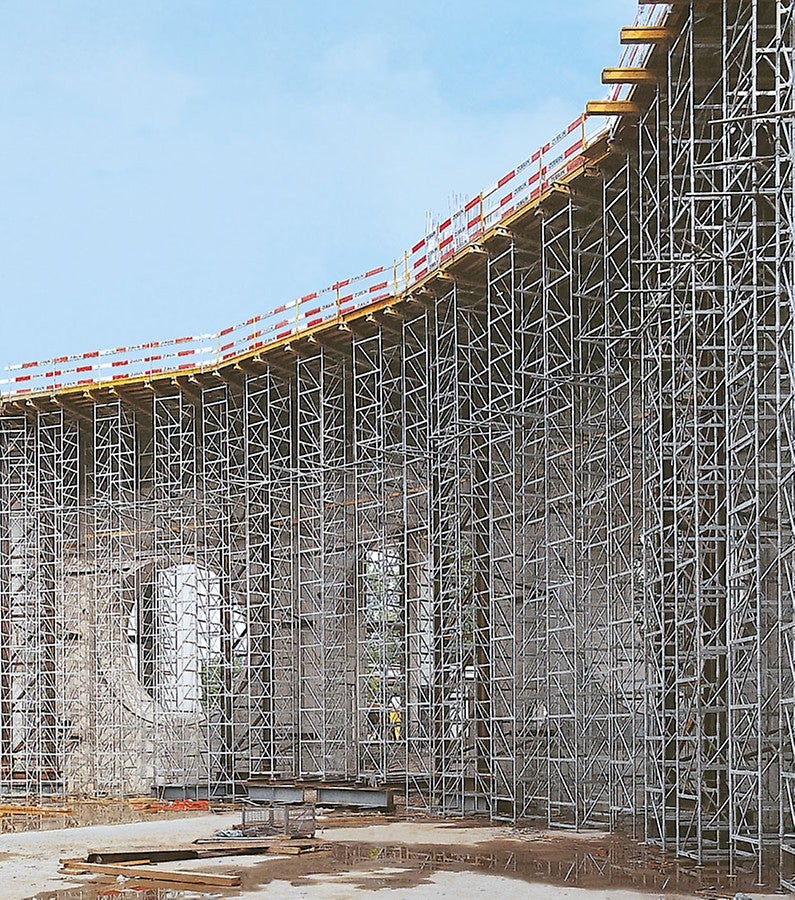

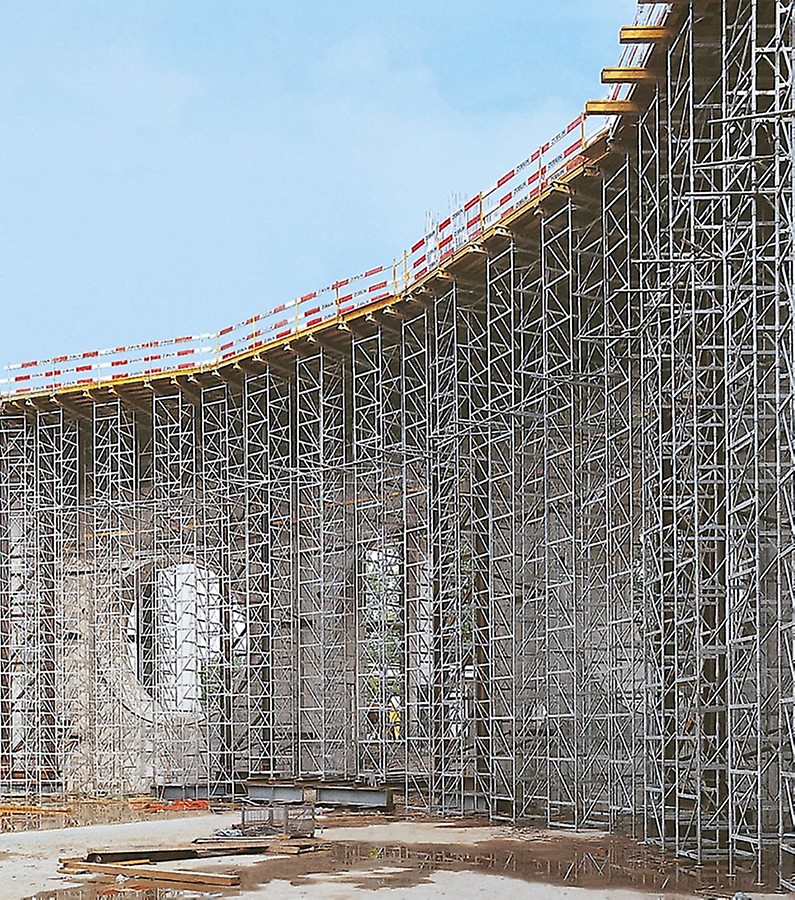

Chiar și pentru înălțimi și sarcini mari: Transfer sigur al încărcărilor către fundații

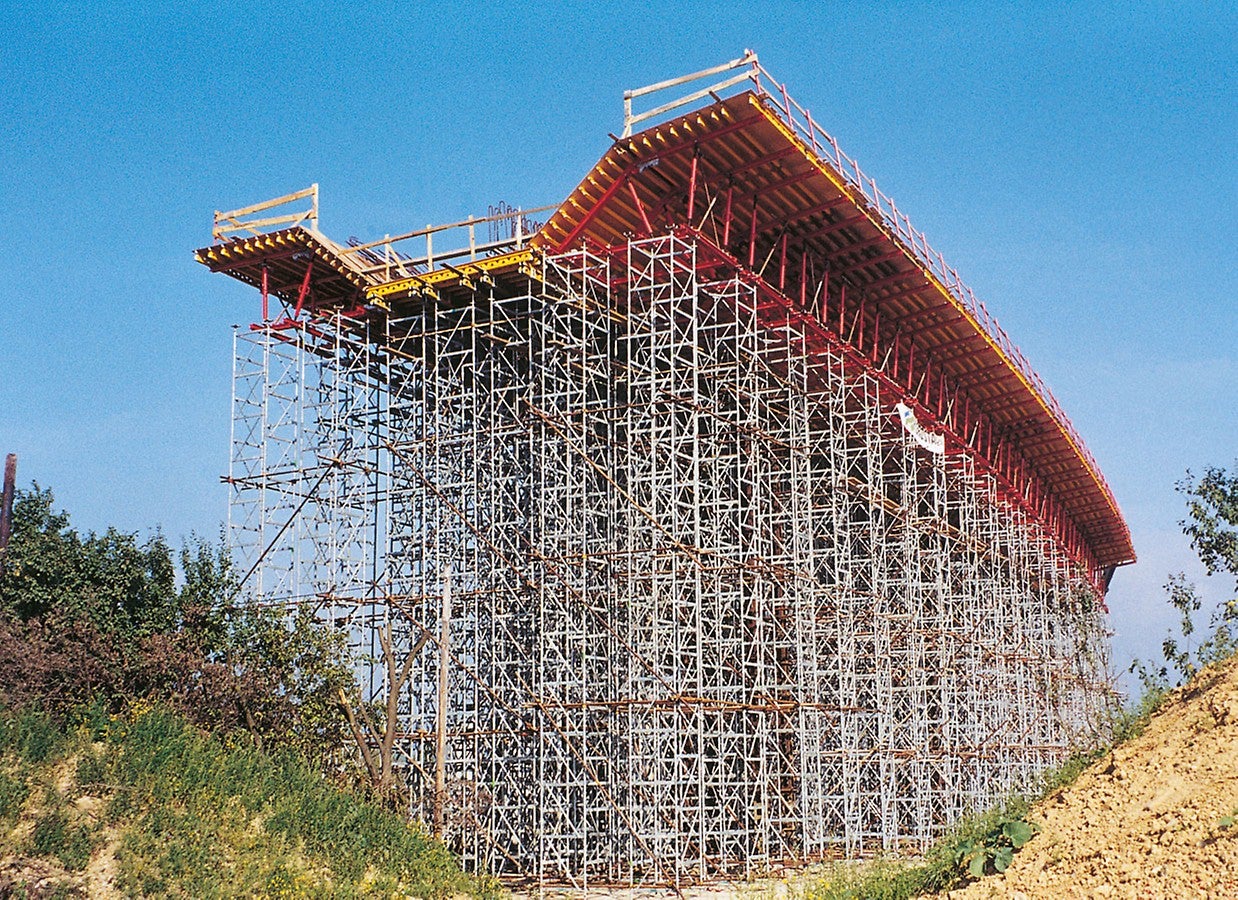

Combinație ideală a turnurilor de eșafodaj ST 100 cu cofrajul Multiflex pentru planșee foarte înalte

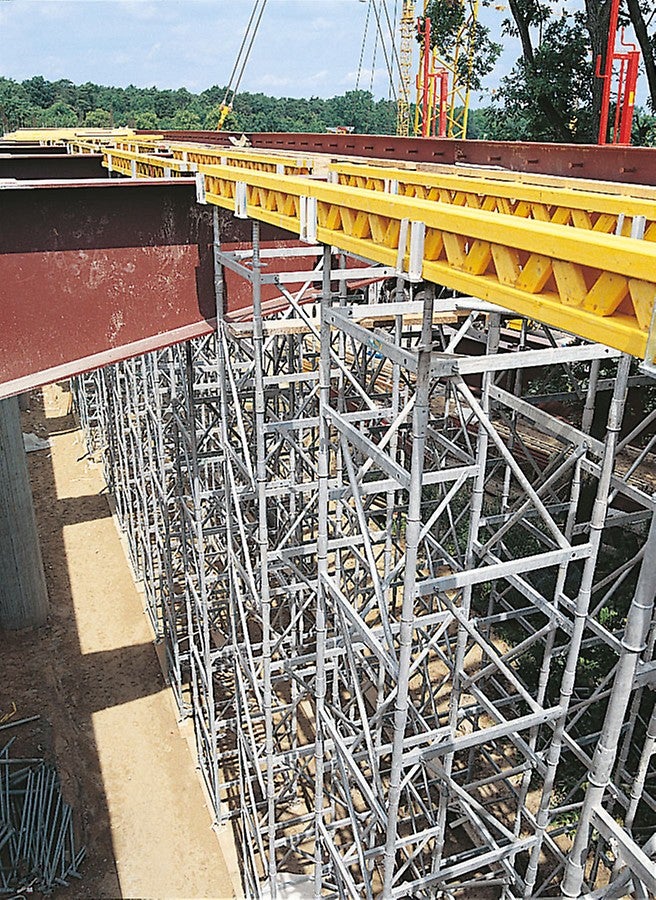

Furca ST 100 asigură susținerea uneia sau a două grinzi GT 24 fără ca acestea să se poată răsturna.

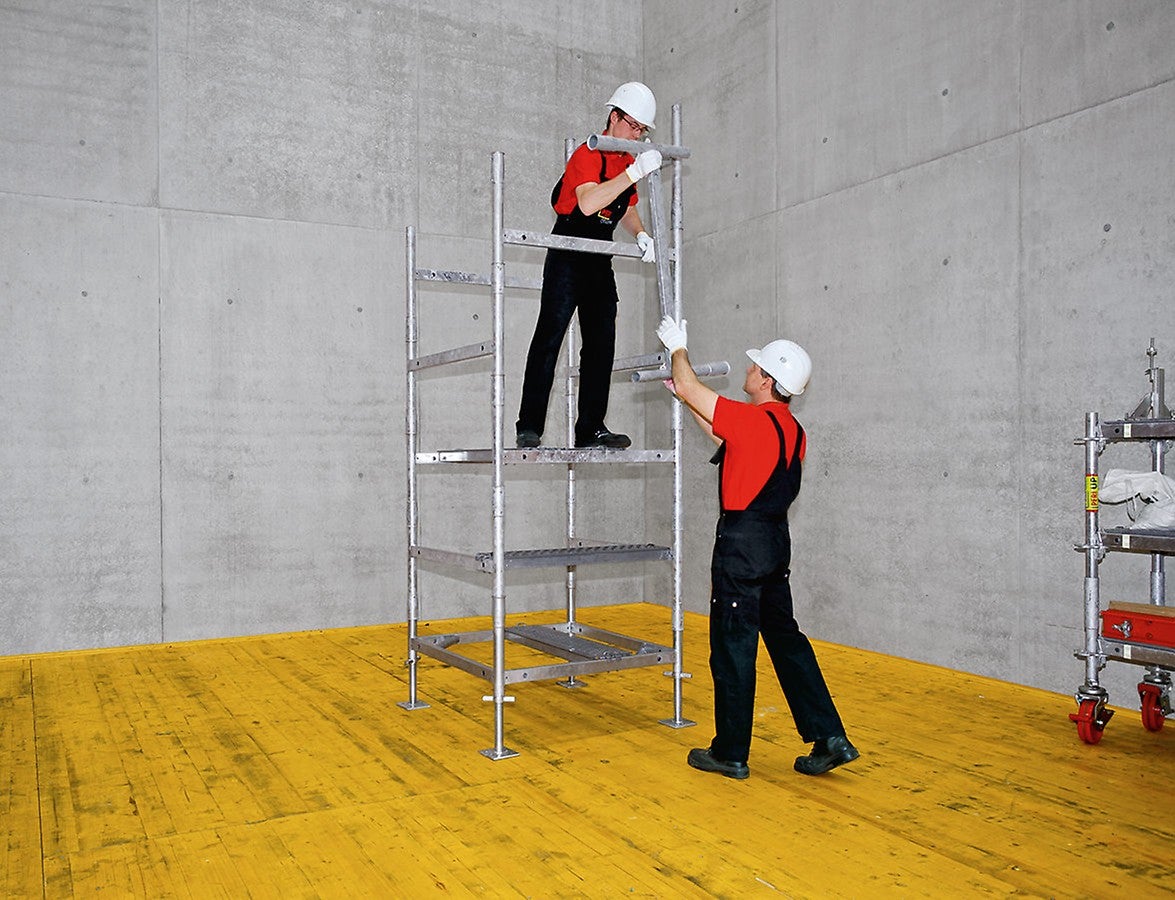

The stacking frame weighs less than 7 kg which facilitates ergonomic and fast assembly.

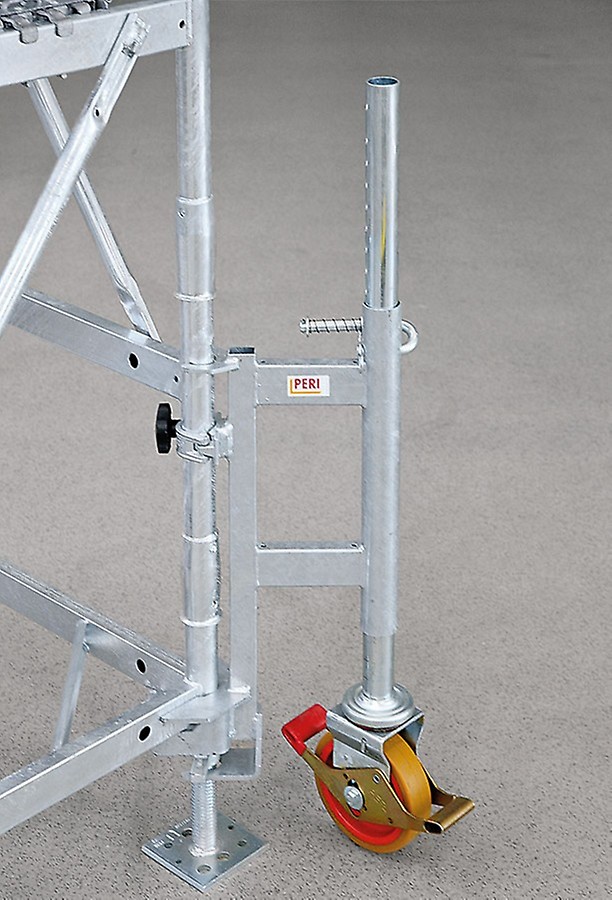

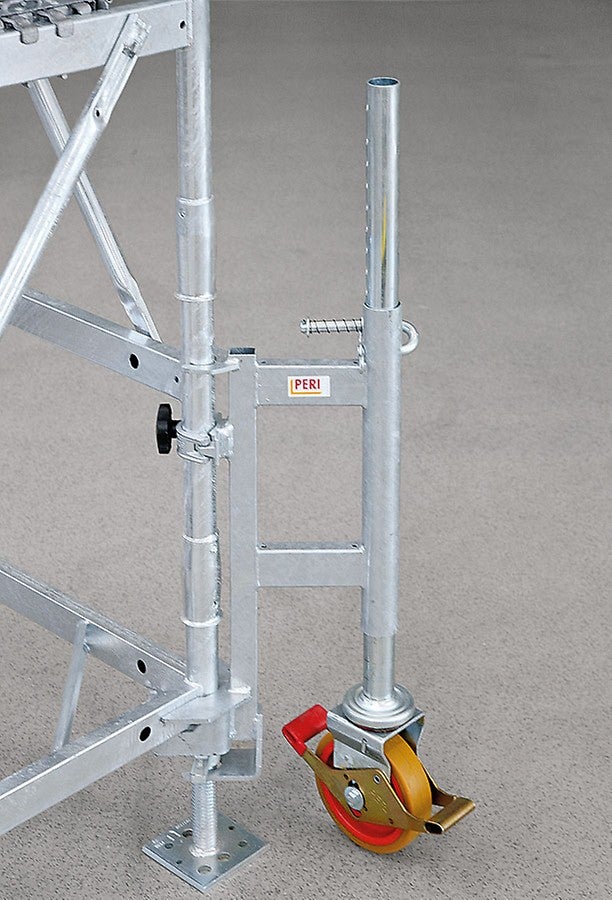

Mutarea turnurilor de eșafodaj prin cuplarea roților de transport UEW (cu dispozitiv de blocaj integrat)
1
/
6

Generalități

Eșafodajul ST 100 a fost conceput având la bază principiul de stivuire pentru a asigura rapiditate la montaj și demontaj. Ramele individuale se îmbină simplu una cu alta, nefiind necesare unelte. Cu un singur tip de ramă se pot îndeplini orice cerințe privind înălțimea necesară. Diagonalele asigră îmbinări extrem de rigide în timpul asamblării pe verticală, precum și la transportul în macara a turnului de eșafodaj.

Asamblare rapidă
Montaj simplu și ușor fără bolțuri sau siguranțe și fără unelte de lucru

Planificare minimă
Cu un singur tip de ramă, orice înălțime a eșafodajului poate fi ușor planificată fără a fi necesar vreun tabel de combinații

Logistică și manipulare extrem de ușoară
Cu doar 5 componente ale sistemului și 96 cm marjă de reglaj, pot fi realizate diverse înălțimi de turnuri

Detalii tehnice

  • Turn de eșafodaj cu baza 1.00 m x 1.00 m compus din 4 rame suprapuse per m de turn (înălțime ramă 50 cm)
  • Încărcări admisibile per montant 50 kN - funcție de înălțimea turnului și a încărcării din vânt
  • În comformitate cu testele specifice, până la 214 kN încărcare per turn cu o înălțime până la 22.29 m
  • Ajustare rapidă pe înălțime urmare a dimensiunilor de tip grilă la pas de 50 cm a ramelor, precum și marja de reglaj de 96 cm a capetelor furcă și a talpilor cu filet
  • Pot deveni mobile prin adăugarea roților
  • Capul furcă cu filet asigură suport pentru 2 grinzi de cofraj GT 24 | VT 20
  • Placa articulată cu filet asigură suport pentru rigle metalice sau alte profile din oțel (înclinare maximă a plăcii articulate 4.4 %)
